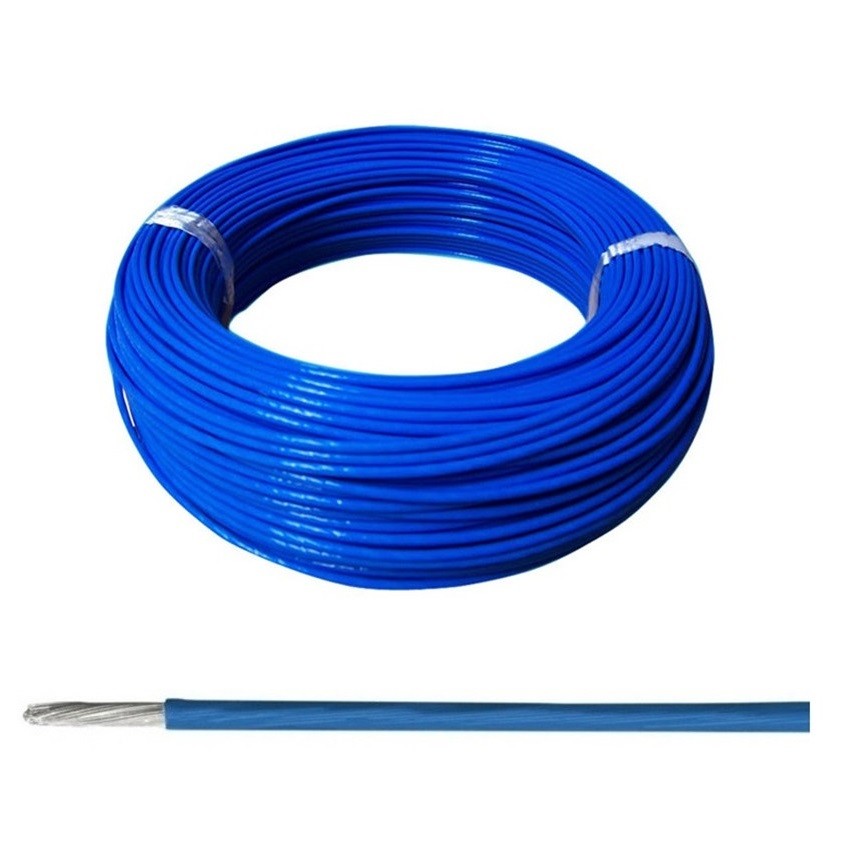

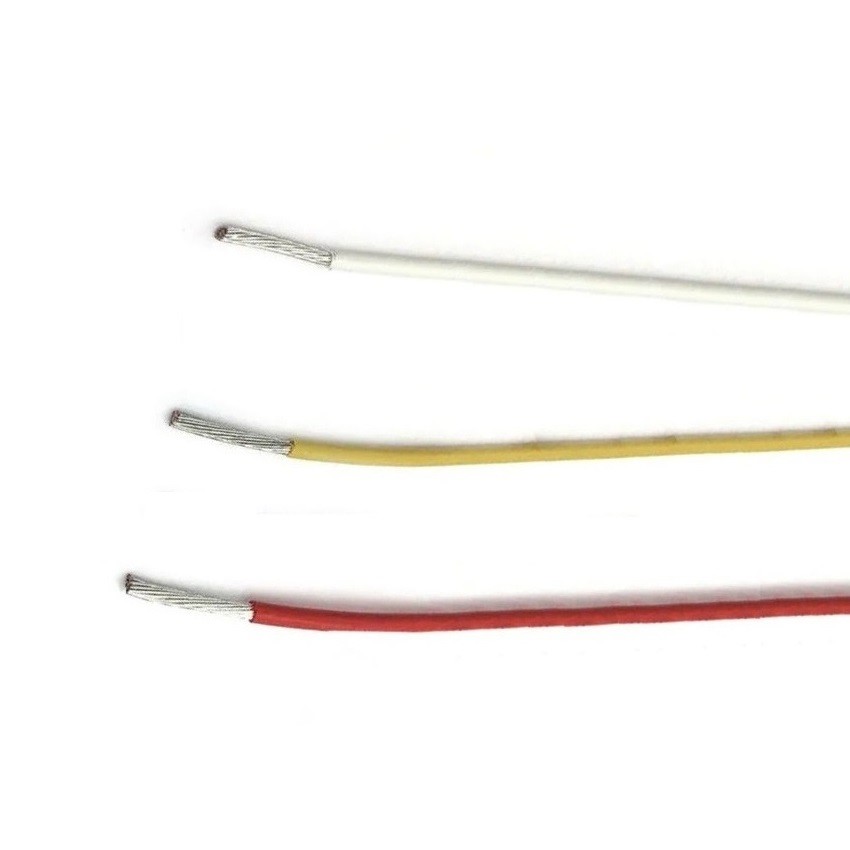

سیم نقره ای عایق تفلون رشته ای گیج 16 درجه حرارت بالا
1. دارای عملکرد عالی عایق الکتریکی، مقاومت در برابر ولتاژ بالا، از دست دادن فرکانس کم، بدون جذب رطوبت، مقاومت عایق بزرگ است.مقاومت و مقاومت عالی در برابر شعله
2. دارای مقاومت در برابر خوردگی عالی، مقاومت در برابر روغن، اسید قوی، مقاومت قلیایی قوی، اکسید کننده قوی و غیره است.
3. عملکرد پیری عالی و عمر طولانی دارد.
برنامه های کاربردی
این عمدتا برای اتصال داخلی تجهیزات الکترونیکی، مدار ابزار و سایر تجهیزات الکتریکی دقیق تحت شرایط دمای بالا و پایین استفاده می شود
خواص
1. دمای عملیاتی: -65 درجه سانتیگراد تا +200 درجه سانتیگراد
2. رتبه ولتاژ: AC 600V یا کمتر
3. عایق: عایق FEP
4. هادی: سیم مسی قلع اندود یا نقره اندود
| سیم سنج (AWG) |
منطقه بخش (mm2) |
ساخت هادی قطعه / قطر (میلی متر) |
ضخامت عایق (میلی متر) |
قطر خارجی (میلی متر) |
حداکثرمقاومت هادی در 20℃ (Ω/کیلومتر) |
طول بسته بندی (متر) |
| 10 اوگ | 5 میلی متر مربع | 37x0.43 میلی متر | 0.33 میلی متر | 3.67 | 3.546 | 305 |
| 12 اوگ | 3 میلی متر مربع | 19x0.49 میلی متر | 0.33 میلی متر | 3.11 | 5.64 | 305 |
| 14 اوگ | 2 میلی متر مربع | 19x0.37 میلی متر | 0.33 میلی متر | 2.51 | 8.96 | 305 |
| 16 اوگ | 1.2 میلی متر مربع | 19x0.3mm | 0.33 میلی متر | 2.16 | 14.6 | 305 |
| 17 اوگ | 19x0.26 میلی متر | 0.33 میلی متر | 1.96 | 18.3 | 305 | |
| 18 اوگ | 1 میلی متر مربع | 19x0.23 میلی متر | 0.33 میلی متر | 1.81 | 23.2 | 305 |
| 20 اوگ | 0.5 میلی متر مربع | 19x0.2mm | 0.33 میلی متر | 1.61 | 36.7 | 305 |
| 1x0.8mm | 0.33 میلی متر | 1.46 | 35.2 | 305 | ||
| 22 اوگ | 0.3 میلی متر مربع | 19x0.16 میلی متر | 0.33 میلی متر | 1.46 | 59.4 | 610 |
| 1x0.65 میلی متر | 0.33 میلی متر | 1.31 | 56.4 | 610 | ||
| 24 اوگ | 0.2 میلی متر مربع | 7x0.2 میلی متر | 0.33 میلی متر | 1.26 | 94.2 | 610 |
| 1x0.5mm | 0.33 میلی متر | 1.16 | 89.3 | 610 | ||
| 26 اوگ | 0.12 میلی متر مربع | 7x0.16 میلی متر | 0.33 میلی متر | 1.14 | 150 | 610 |
| 1x0.4 میلی متر | 0.33 میلی متر | 1.06 | 143 | 610 | ||
| 28 اوگ | 0.08 میلی متر مربع | 7x0.12 میلی متر | 0.33 میلی متر | 1.02 | 239 | 610 |
| 1x0.32 میلی متر | 0.33 میلی متر | 0.98 | 227 | 610 | ||
| 30 اوگ | 0.06 میلی متر مربع | 7x0.1 میلی متر | 0.33 میلی متر | 0.96 | 381 | 610 |
| 1x0.254 میلی متر | 0.33 میلی متر | 0.914 | 361 | 610 | ||
| 32 اوگ | 0.035 میلی متر مربع | 7x0.08 میلی متر | 0.41 میلی متر | 1.06 | 664.8 | 610 |
| 1x0.2 میلی متر | 0.41 میلی متر | 1.02 | 588.3 | 610 |
توجه: مشخصات و شماره هستهمحدود به مقررات فوق نیستند، آنها می توانند سفارشی شوند.
