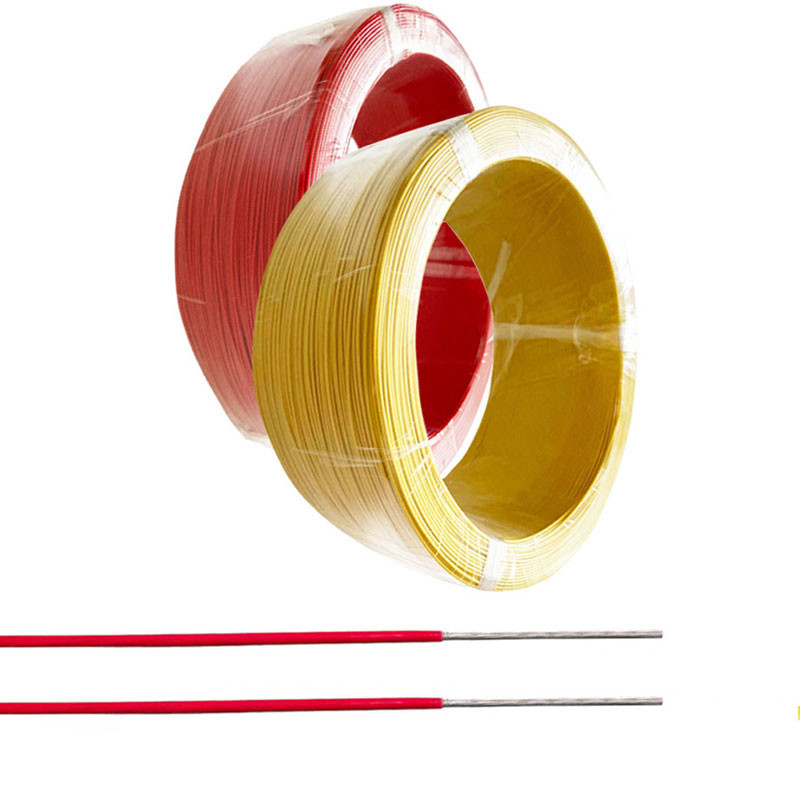

FEP PFA ETFE PTFE عایق فلوئوروپلاستیک مقاوم در برابر حرارت
دمای بالا فلوروپلاستیک نامیده می شود، PTFE، FEP، PFA، ETFE در مجموع 4 نوع وجود دارد:
1.PTFE درجه حرارت بالا: سیم PTFE را می توان به طور مداوم در 250 درجه، ضریب اصطکاک بسیار کم، مقاومت در برابر سایش خوب و پایداری شیمیایی عالی استفاده کرد.
2. دمای بالا FEP: سیم FEP با پایداری شیمیایی عالی، ویژگی های نچسب عالی، حداکثر دمای عملیاتی 200 ℃ است.
3. PFA دمای بالا: سیم PFA دارای دمای سرویس مداوم بالاتر 250 ℃، چقرمگی قوی تر است، به ویژه برای استفاده در کاربردهای ضد چسبندگی و مقاومت شیمیایی در دمای بالا مناسب است.
4. ETFE درجه حرارت بالا: سیم ETFE یک کوپلیمر از اتیلن و تترا فلوئورواتیلن با مقاومت شیمیایی عالی و عملکرد مداوم در دمای 150 درجه سانتیگراد است.
سیم سنج (AWG) |
منطقه بخش (mm2) |
ساخت هادی قطعه / قطر (میلی متر) |
ضخامت عایق (میلی متر) |
OD (میلی متر) |
حداکثرمقاومت هادی در 20℃ (Ω/کیلومتر) |
طول بسته بندی (متر) |
10 اوگ | 5 میلی متر مربع | 37x0.43 میلی متر | 0.33 میلی متر | 3.67 | 3.546 | 305 |
12 اوگ | 3 میلی متر مربع | 19x0.49 میلی متر | 0.33 میلی متر | 3.11 | 5.64 | 305 |
14 اوگ | 2 میلی متر مربع | 19x0.37 میلی متر | 0.33 میلی متر | 2.51 | 8.96 | 305 |
16 اوگ | 1.2 میلی متر مربع | 19x0.3mm | 0.33 میلی متر | 2.16 | 14.6 | 305 |
17 اوگ | 19x0.26 میلی متر | 0.33 میلی متر | 1.96 | 18.3 | 305 | |
18 اوگ | 1 میلی متر مربع | 19x0.23 میلی متر | 0.33 میلی متر | 1.81 | 23.2 | 305 |
20 اوگ | 0.5 میلی متر مربع | 19x0.2 میلی متر | 0.33 میلی متر | 1.61 | 36.7 | 305 |
1x0.8mm | 0.33 میلی متر | 1.46 | 35.2 | 305 | ||
22 اوگ | 0.3 میلی متر مربع | 19x0.16 میلی متر | 0.33 میلی متر | 1.46 | 59.4 | 610 |
1x0.65 میلی متر | 0.33 میلی متر | 1.31 | 56.4 | 610 | ||
24 اوگ | 0.2 میلی متر مربع | 7x0.2mm | 0.33 میلی متر | 1.26 | 94.2 | 610 |
1x0.5mm | 0.33 میلی متر | 1.16 | 89.3 | 610 | ||
26 اوگ | 0.12 میلی متر مربع | 7x0.16 میلی متر | 0.33 میلی متر | 1.14 | 150 | 610 |
1x0.4 میلی متر | 0.33 میلی متر | 1.06 | 143 | 610 | ||
28 اوگ | 0.08 میلی متر مربع | 7x0.12 میلی متر | 0.33 میلی متر | 1.02 | 239 | 610 |
1x0.32 میلی متر | 0.33 میلی متر | 0.98 | 227 | 610 | ||
30 اوگ | 0.06 میلی متر مربع | 7x0.1 میلی متر | 0.33 میلی متر | 0.96 | 381 | 610 |
1x0.254 میلی متر | 0.33 میلی متر | 0.914 | 361 | 610 | ||
32 اوگ | 0.035 میلی متر مربع | 7x0.08 میلی متر | 0.41 میلی متر | 1.06 | 664.8 | 610 |
1x0.2 میلی متر | 0.41 میلی متر | 1.02 | 588.3 | 610 |
