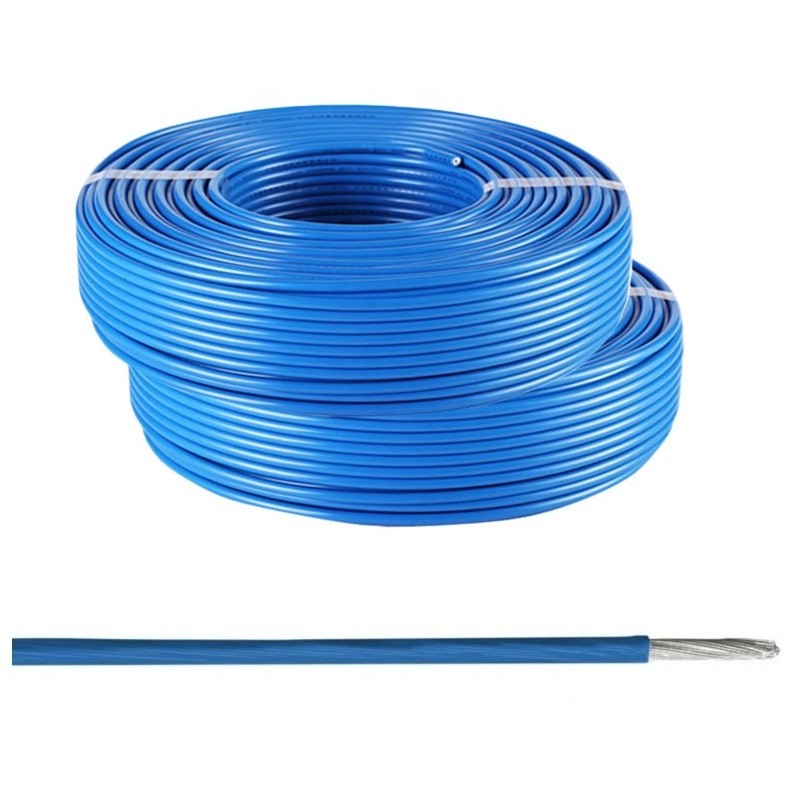

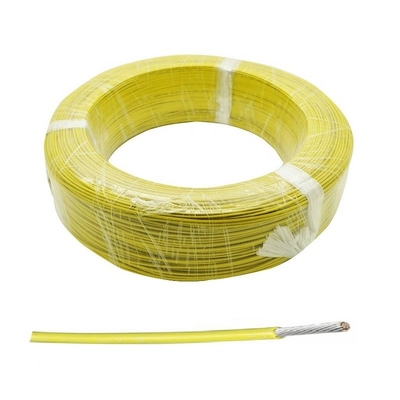

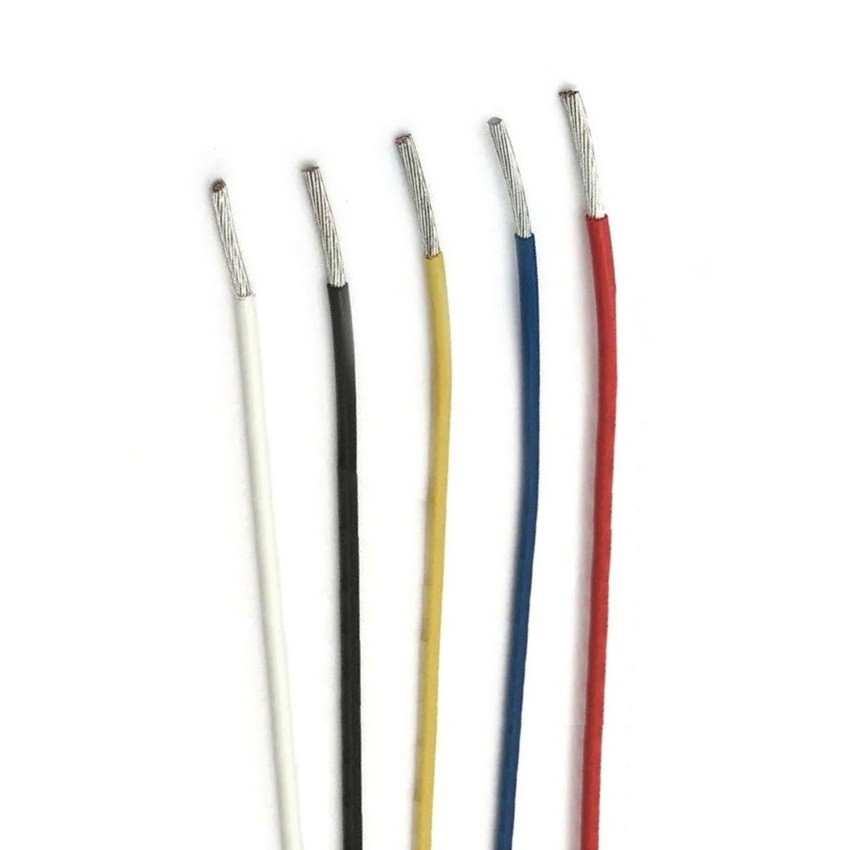

20 AWG رشته سیم عایق Fep، سیم برق با دمای بالا
درباره سیم FEP
1. دارای مقاومت در برابر خوردگی عالی، مقاومت در برابر روغن، اسید قوی، مقاومت قلیایی قوی، اکسیدان قوی و غیره است.
2. دارای عملکرد عالی عایق الکتریکی، مقاومت در برابر ولتاژ بالا، از دست دادن فرکانس کم، بدون جذب رطوبت، مقاومت عایق بزرگ است.مقاومت و مقاومت عالی در برابر شعله
3. عملکرد پیری عالی و عمر طولانی دارد.
برنامه های کاربردی:
این عمدتا برای اتصال داخلی تجهیزات الکترونیکی، مدار ابزار و سایر تجهیزات الکتریکی دقیق تحت شرایط دمای بالا و پایین استفاده می شود
خواص:
1. دمای عملیاتی: -65 درجه سانتیگراد تا +200 درجه سانتیگراد
2. رتبه ولتاژ: AC 600V یا کمتر
3. عایق: عایق FEP
4. هادی: سیم مسی قلع اندود یا نقره اندود
| سیم سنج | سطح مقطع | ساختار هادی | حداکثرOD کابل (mm) | |||
| AF-200 AF-200-1 |
AFP-200 | |||||
| AWG | mm2 | میلی متر | 250 ولت | 600 ولت | 250 ولت | 600 ولت |
| 36AWG | 0.013 میلی متر مربع | 7/0.05 | 0.65 | 0.85 | 1.1 | 1.3 |
| 32AWG | 0.035 میلی متر مربع | 7/0.08 | 0.75 | 0.95 | 1.2 | 1.4 |
| 30AWG | 0.05 میلی متر مربع | 7/0.10 | 0.85 | 1.05 | 1.35 | 1.6 |
| 28AWG | 0.07 میلی متر مربع | 7/0.12 | 0.9 | 1.1 | 1.4 | 1.65 |
| - | 0.1 میلی متر مربع | 7/0.14 | 1 | 1.2 | 1.55 | 1.75 |
| 26AWG | 0.14 میلی متر مربع | 7/0.16 | 1.1 | 1.3 | 1.65 | 1.95 |
| 24AWG | 0.2 میلی متر مربع | 19/0.12 | 1.2 | 1.4 | 1.75 | 1.98 |
| - | 0.3 میلی متر مربع | 7/0.23 | 1.25 | 1.48 | 1.8 | 2.05 |
| 22AWG | 0.35/0.40mm2 | 19/0.16 | 1.4 | 1.6 | 1.95 | 2.2 |
| 20AWG | 0.5 میلی متر مربع | 19/0.18 | 1.6 | 1.8 | 2.2 | 2.4 |
| - | 0.6 میلی متر مربع | 19/0.20 | 1.75 | 1.98 | 2.3 | 2.5 |
| - | 0.75/0.80mm2 | 19/0.23 | 1.8 | 2.1 | 2.4 | 2.6 |
| 18AWG | 1 میلی متر مربع | 19/0.26 | 2 | 2.2 | 2.6 | 2.9 |
| 16AWG | 1.2 میلی متر مربع | 19/0.28 | 2.2 | 2.4 | 2.8 | 3.1 |
| - | 1.5 میلی متر مربع | 19/0.32 | 2.4 | 2.6 | 3.1 | 3.3 |
| 14AWG | 2 میلی متر مربع | 19/0.37 | 2.7 | 2.9 | 3.4 | 3.6 |
| - | 2.5 میلی متر مربع | 37/0.30 | 3.4 | 3.6 | 4.2 | 4.4 |
| 12AWG | 3 میلی متر مربع | 37/0.32 | 3.6 | 3.8 | 4.4 | 4.6 |
| - | 4 میلی متر مربع | 37/0.37 | 4 | 4.2 | 4.8 | 5.1 |
| 10AWG | 5 میلی متر مربع | 37/0.41 | 4.5 | 4.7 | 5.3 | 5.6 |
| - | 6 میلی متر مربع | 37/0.45 | 4.8 | 5 | 5.7 | 5.9 |
| 8AWG | 8 میلی متر مربع | 133/0.28 | 6 | 6.5 | 6.8 | 7.3 |
توجه: مشخصات و شماره هستهمحدود به مقررات فوق نیستند، آنها می توانند سفارشی شوند.
