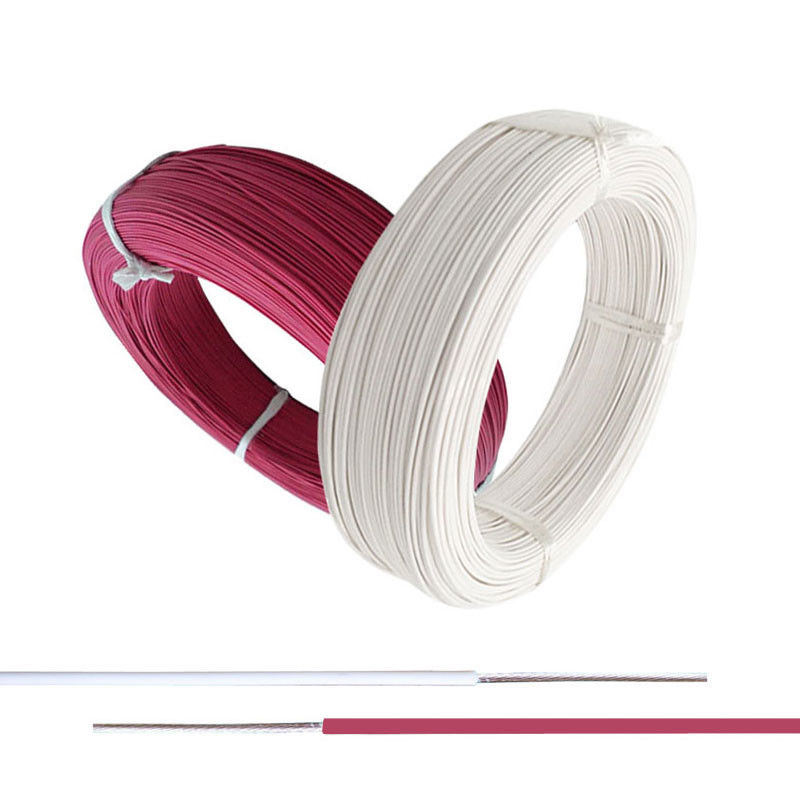

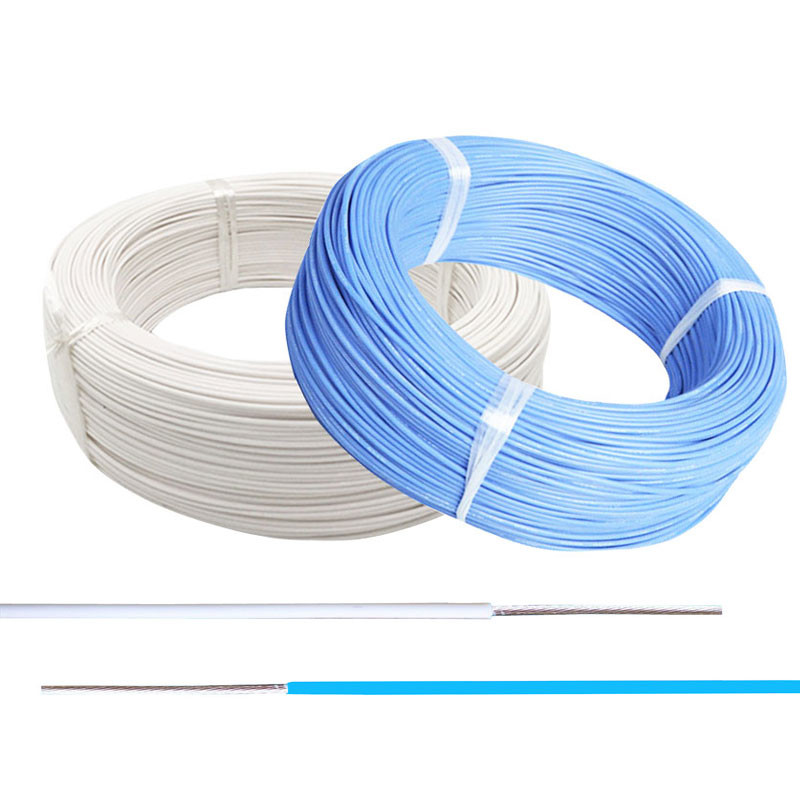

سیم عایق PFA با روکش نقره 20AWG با مقاومت در برابر دمای بالا
درباره سیم PFA
1. مقاومت در برابر درجه حرارت بالا و پایین: محدوده دمای کار طولانی مدت سیم PFA -80-+250 ℃ است، بر ویژگی های عایق آن تأثیر نمی گذارد.
این انعطاف پذیری در دمای پایین است.
در دمای بالا که می تواند در مدت زمان کوتاهی به 300 درجه سانتیگراد برسد، با ویژگی های غیر احتراق
2. مقاومت در برابر خوردگی عالی: PFA تقریباً در هر حلالی نامحلول است
3. مقاومت عالی در برابر آب و هوا: PFA رطوبت را جذب نمی کند و نمی سوزد، در برابر اکسیژن و اشعه ماوراء بنفش بسیار پایدار است.
شرایط استفاده:
1. ولتاژ نامی:AC600V و زیر
2. دمای کار:-65℃~ +250℃
3. مقاومت عایق کمتر از 1x103MΩ نیست
4. رطوبت نسبی سیم: 95%±3.
5. ولتاژ تست: (زیر AC 50Hz) 2000V/5min
تیبله | نام | ||||
AFK-250 | سیم با درجه حرارت بالا مسی با روکش نقره با عایق PFA | ||||
AFKP-250 | PFAعایق شدهسیم با پوشش مسی با روکش نقره با دمای بالا |
منطقه بخش (mm2) |
سیم سنج AWG |
ساخت هادی قطعه / قطر (میلی متر) |
ضخامت عایق (میلی متر) |
قطر خارجی (میلی متر) |
حداکثرمقاومت هادی در 20℃ (Ω/کیلومتر) |
0.05 میلی متر مربع | 30AWG | 7/0.1 میلی متر | 0.2 میلی متر | 0.7 میلی متر | 376.2 |
0.2 میلی متر مربع | 24AWG | 7/0.2 میلی متر | 0.30 | 1.2 میلی متر | 83.5 |
0.35 میلی متر مربع | 22AWG | 19/0.16 میلی متر | 0.35 میلی متر | 1.4 میلی متر | 49.5 |
0.5 میلی متر مربع | 20AWG | 19/0.18 میلی متر | 0.35 میلی متر | 1.6 میلی متر | 36.7 |
1 میلی متر مربع | 18AWG | 19/0.26 میلی متر | 0.35 میلی متر | 2 میلی متر | 19 |
1.2 میلی متر مربع | 16AWG | 19/0.28 میلی متر | 0.35 میلی متر | 2.1 میلی متر | 15.3 |
2 میلی متر مربع | 14AWG | 19/0.37 میلی متر | 0.4 میلی متر | 2.65 میلی متر | 9.45 |
8 میلی متر مربع | 8AWG | 133/0.28 میلی متر | 0.5 میلی متر | 5.2 میلی متر | 2.16 |
20 میلی متر مربع | 4AWG | 133/0.45 میلی متر | 0.6 میلی متر | 8.0 میلی متر | 0.886 |
