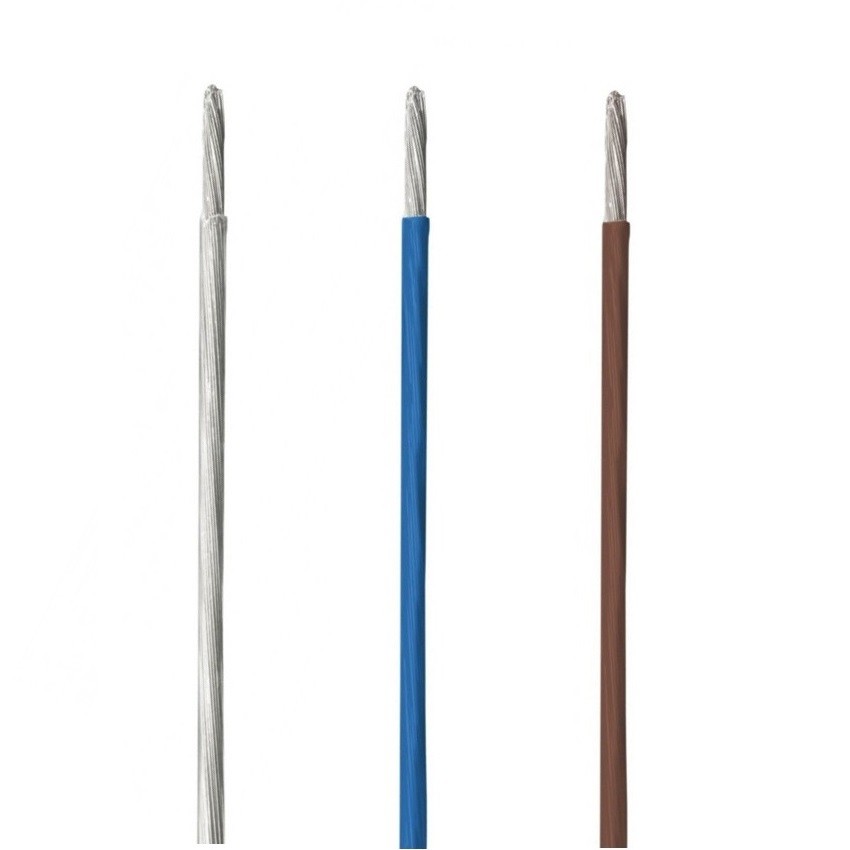

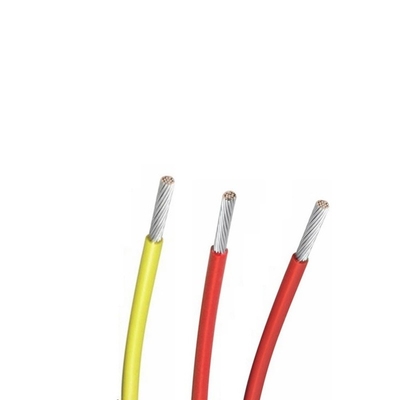

سیم الکتریکی عایق شده ETFE مقاوم در برابر دماهای بالا
سیم الکتریکی ETFE چیست؟
سیم عایق شده ETFE، همانطور که قبلاً ذکر شد، یک سیم الکتریکی است که عایق آن از پلیمر ETFE (Ethylene Tetrafluoroethylene) ساخته شده است.این نوع سیم به خاطر مقاومت شیمیایی اش شناخته شده است، تحمل درجه حرارت بالا، و خواص الکتریکی.
سیم عایق ETFE معمولاً در کاربردهای مختلف استفاده می شود، از جمله اما محدود به:
هوافضا و هواپیمایی: سیم ETFE به دلیل مقاومت در برابر دمای بالا، سبک وزن و مقاومت در برابر سوخت، روان کننده ها،و سایر مواد شیمیایی موجود در صنعت هوافضا.
خودرو: سیم ETFE به دلیل توانایی مقاومت در برابر دمای بالا، مقاومت در برابر روغن ها و سوخت ها و توانایی مقاومت در برابر سایش و لرزش در کاربردهای خودرو استفاده می شود.
الکترونیک: سیم عایق ETFE در برنامه های الکترونیکی مورد استفاده قرار می گیرد که در آن مقاومت در برابر دمای بالا، مقاومت شیمیایی و خواص الکتریکی عالی مورد نیاز است.
انرژی های تجدید پذیر: سیم ETFE به دلیل مقاومت در برابر اشعه UV و توانایی مقاومت در برابر شرایط بیرونی سخت در سیستم های پنل خورشیدی و سایر تاسیسات انرژی های تجدید پذیر استفاده می شود.
یکی از مزایای اصلی سیم عایق ETFE خواص فوق العاده گرمایی و الکتریکی آن است.و دارای ثابت دی الکتریک پایین و قدرت دی الکتریک بالا است.
این باعث می شود آن را مناسب برای کاربردهای سخت که در آن دمای بالا و عملکرد الکتریکی عالی مورد نیاز است.
خواص
1عایق: عایق ETFE
2هادی: سیم مس قوطی شده ((سلید یا Stranded)
3دمای کار: -65°C تا +150°C
4ولتاژ نامی: AC600V یا کمتر
5مقاومت عایق ((20 °C): حداقل 100 m Ω. Km
6آزمون ولتاژ (AC): سیم عایق 2200V/1min، سیم محافظ 1500V/30s بدون شکستگی
7رنگ: قرمز، زرد، آبی، سفید، سیاه، شفاف، قهوه ای، سبز، زرد و سبز
اندازه گيري سيم | مساحت بخش (mm2) |
ساخت هادی قطعه/قطر (ملی متر) |
OD مرجع (ملی متر) |
مکس، راننده مقاومت در 20°C |
وزن مرجع در کیلوگرم |
||
FF40-1 | FF40P11-1 | FF40-1 | FF40P11-1 | ||||
26awg | 0.14mm2 | 19/0.1 | 1.02 | 1.52 | 136 | 2.66 | 6.64 |
24awg | 0.2mm2 | 19/0.12 | 1.14 | 1.64 | 90.4 | 3.82 | 8.17 |
22awg | 0.4/0.3mm2 | 19/0.16 | 1.32 | 1.85 | 53.1 | 5.48 | 10.4 |
20awg | 0.6/0.5mm2 | 19/0.2 | 1.52 | 2.02 | 32.4 | 7.98 | 13.5 |
- | 0.75mm2 | 19/0.23 | 1.7 | 2.2 | 24.6 | 9.99 | 16.1 |
18awg | 1mm2 | 19/0.26 | 1.8 | 2.3 | 20.4 | 11.7 | 18.1 |
16awg | 1.2mm2 | 19/0.28 | 2.01 | 2.51 | 16.6 | 14.8 | 21.8 |
- | 1.5mm2 | 19/0.32 | 2.25 | 2.75 | 12.7 | 18.2 | 25.9 |
14awg | 2mm2 | 19/0.36 | 2.36 | 2.86 | 10 | 22.2 | 30.3 |
- | 2.5mm2 | ۳۷/۰37 | 2.78 | 3.31 | 7.43 | 30.4 | 39.9 |
12awg | 3mm2 | ۳۷/۰32 | 2.9 | 3.43 | 6.63 | 33.6 | 43.4 |
- | ۴ میلی متر مربع | ۳۷/۰37 | 3.38 | 3.91 | 4.88 | 45.4 | 56.7 |
10awg | 5mm2 | ۳۷/۰4 | 3.53 | 4.06 | 4.13 | 52.2 | 64 |
در سال هاي گذشته، ما در نمايشگاه برق خاورميانه در دبي، نمايشگاه چين-آسيان، پاور ژن در هند شرکت کرديم...
شنجو کابل ویژه بیش از 80 تکنسین ماهر و کارکنان با تجربه حرفه ای دارند
ما عمدتاً در تولید سیم درجه حرارت بالا ((سیم PTFE ، سیم PFA ، سیم FEP ، سیم tefzel ETFE) ، کابل ربات ، کابل جرثقیل ، کابل زنجیره کشیدن ((سیم TPU ، کابل TPE) و غیره مشغول هستیم.
بسته بندی و حمل سیم عایق FEP:
سیم عایق FEP در جعبه یا رول بسته بندی شده و با حمل و نقل هوایی، دریایی یا زمینی ارسال می شود.
